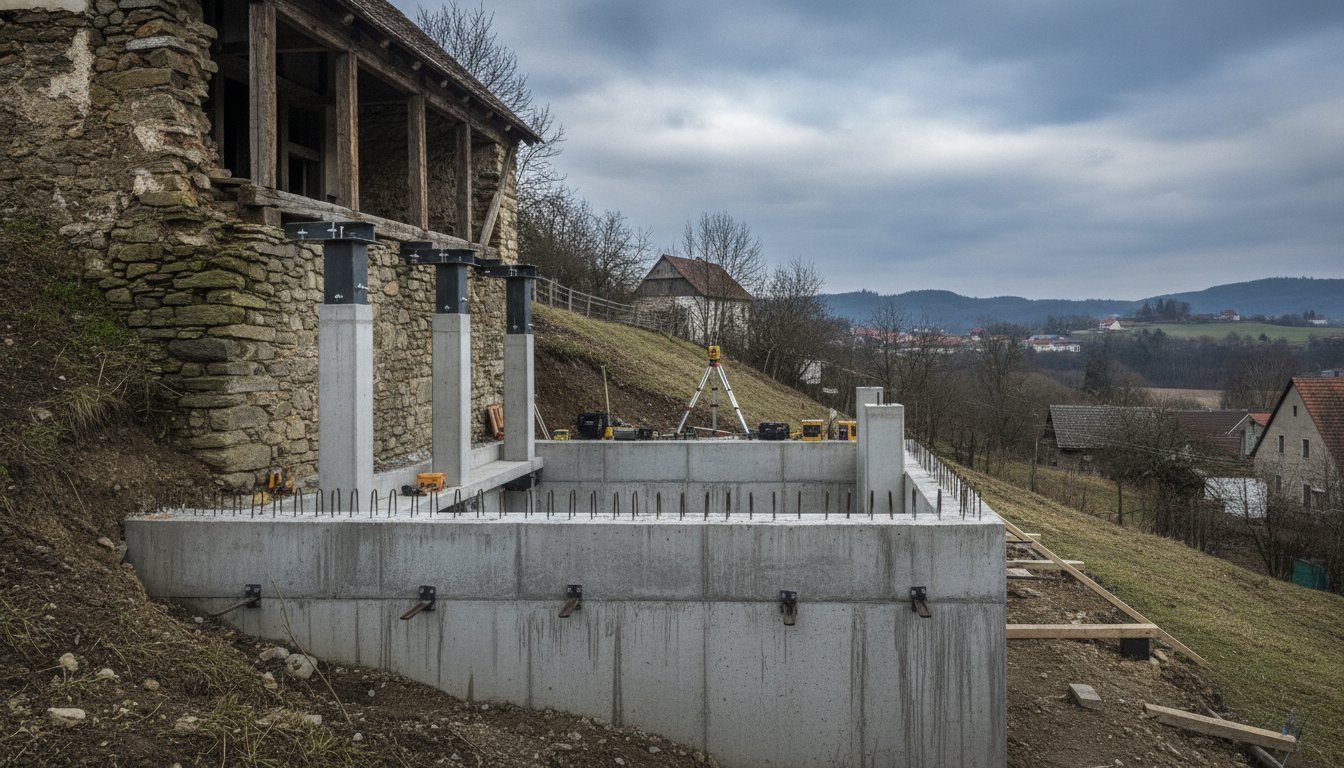

Fundament na skarpie w obiekcie liczącym kilkadziesiąt lat to wyzwanie, które wymaga zupełnie innego podejścia niż prace na nowej działce z płaskim terenem. Stara technologia budowy, często niedokumentowana lub dokumentowana szczątkowo, spotyka się tutaj z naturalną siłą parcia gruntu i wodą gruntową. Zanim podejmiemy jakiekolwiek decyzje dotyczące remontu, rozbudowy czy stabilizacji, trzeba dokładnie zrozumieć, z czym mamy do czynienia.
Stan techniczny fundamentów na skarpie – jak go realnie ocenić
Ocena stanu istniejących fundamentów w starym budownictwie zaczyna się zawsze od dokumentacji, a raczej od jej braku. Budynki wznoszone przed 1970 rokiem rzadko posiadają kompletny projekt budowlany z rysunkami wykonawczymi fundamentów. W praktyce oznacza to konieczność przeprowadzenia odkrywek – ręcznych lub mechanicznych wykopów przy narożach budynku i w miejscach podejrzanych pęknięć.
Odkrywki pozwalają ustalić głębokość posadowienia, typ zastosowanego materiału (kamień, cegła pełna, beton masowy), szerokość ławy oraz ewentualne ślady wcześniejszych napraw. Na skarpach szczególnie istotna jest asymetria posadowienia – fundamenty od strony zbocza są często głębsze, od strony otwartej natomiast bywają płytsze, co przy nierównomiernym osiadaniu gruntu może prowadzić do skośnych pęknięć ścian.
Diagnostyka pęknięć i deformacji budynku na skarpie
Pęknięcia w ścianach starego domu posadowionego na skarpie rzadko są przypadkowe. Skośne rysy biegnące od narożników okien pod kątem 45 stopni wskazują na różnicowe osiadanie. Poziome spękania w dolnej części ściany sugerują parcie gruntu lub podmakanie. Pionowe pęknięcia przy narożnikach często oznaczają rozdzielanie się konstrukcji na skutek ruchów fundamentu.
Monitorowanie pęknięć za pomocą gipsowych znaczników lub elektronicznych czujników ugięcia daje obraz dynamiki zjawiska. Jeśli rysa poszerza się o więcej niż 1 mm na miesiąc, mamy do czynienia z aktywnym procesem, który wymaga natychmiastowej interwencji. Stabilna rysa to zupełnie inna sytuacja – może być śladem po zdarzeniu sprzed lat, które się nie powtarza.
Badania gruntu przy istniejącym fundamencie
Bez aktualnych badań geotechnicznych projekt budowlany dotyczący wzmocnienia lub rozbudowy fundamentu na skarpie nie powinien w ogóle powstawać. Sondowania CPT lub wiercenia z pobraniem prób pozwalają określić rodzaj gruntu pod fundamentem, nośność warstw i głębokość ewentualnego podłoża skalistego.
Na skarpach dochodzi jeszcze jeden element – ocena stateczności zbocza. Obliczenia metodą Bishopa lub Feleniusa, wykonywane przez geotechnika, wskazują, czy grunt jest w stanie równowagi, czy balansuje na granicy osunięcia. Przy starych fundamentach zdarzają się sytuacje, w których budynek stoi wyłącznie dlatego, że przez lata nie wydarzyło się nic, co naruszyłoby kruchy stan równowagi. Intensywne opady, wykop po sąsiedzku albo wycięcie drzew wystarczą, żeby ten stan zmienić.
Technologia wzmacniania starych fundamentów posadowionych na zboczu
Gdy diagnostyka potwierdzi problemy z nośnością lub statecznością, decyzja o wyborze metody naprawczej zależy od kilku zmiennych: głębokości zalegania nośnego podłoża, dostępności terenu dla sprzętu, szerokości istniejącej ławy i oczywiście kosztów budowy, które na skarpach bywają znacznie wyższe niż w analogicznych pracach na terenie płaskim.
Najpowszechniejszą metodą wzmocnienia fundamentów w starych budynkach jest iniekcja cementowa lub poliuretanowa. Polega na wtłaczaniu pod wysokim ciśnieniem mleczka cementowego lub żywicy w spękania i szczeliny gruntu oraz samego fundamentu. Metoda jest stosunkowo tania, mało inwazyjna i nie wymaga odsłaniania fundamentu na dużej powierzchni. Ograniczeniem jest jednak jej skuteczność – przy gruntach sypkich lub bardzo luźnych iniekcja może nie dać trwałego efektu.
Mikropale wiercone to rozwiązanie stosowane tam, gdzie nośne podłoże skalne lub zwarte piaski zalegają na głębokości kilku do kilkunastu metrów. Wiercenia można prowadzić ze znacznym pochyleniem, co umożliwia dotarcie pod istniejący fundament bez jego rozkuwania. Mikropale przenoszą obciążenia z konstrukcji bezpośrednio do stabilnej warstwy nośnej, omijając grunty o złej nośności. Technologia budowy opiera się tu na wiertnicach małogabarytowych, które mogą wejść nawet w ciasne przestrzenie przy ścianach.
Poszerzenie ławy fundamentowej od dołu – metoda podbijania – stosuje się na zmianę, etapami, nigdy jednocześnie na całej długości. Wymaga bardzo precyzyjnego harmonogramu prac, bo niewłaściwa kolejność etapów grozi przekroczeniem lokalnej nośności gruntu i nagłym osiadaniem fragmentu ściany.
Drenaż i gospodarka wodna jako warunek trwałości fundamentów na skarpie
Woda jest głównym sprawcą degradacji fundamentów na skarpach. W starych budynkach systemy odwodnienia były często prowizoryczne lub w ogóle nie istniały. Woda opadowa spływająca po zboczu koncentruje się przy ścianie budynku, wsiąka w grunt i podmaka pod ławę. Woda gruntowa, unosząca się w mokrych sezonach, nasyca grunty spoiste i obniża ich kąt tarcia wewnętrznego, co bezpośrednio zmniejsza stateczność skarpy.
Projekt budowlany dotyczący sanacji fundamentu na skarpie musi obejmować gospodarkę wodną jako element nierozerwalny od prac konstrukcyjnych. Pominięcie drenażu przy wzmocnieniu fundamentu to błąd, który objawi się za kilka lat – nawet najlepiej wykonane mikropale nie uchronią budynku, jeśli woda będzie nadal podmywać grunt.
Skuteczny system odwodnienia dla starego budynku na skarpie obejmuje:
- drenaż francuski ułożony wzdłuż ściany fundamentowej od strony zbocza, z wyprowadzeniem do studzienki lub rowu,
- nawierzchnię terenu przy budynku ze spadkiem minimum 2% od ściany, wykonywaną z materiałów nieprzepuszczalnych lub przepuszczalnych z rynną zbierającą,
- rynny i rury spustowe odprowadzające wodę opadową z dala od fundamentu – minimum 3 metry przy gruncie przepuszczalnym,
- ekran bentonitowy lub folię kubełkową przylegającą do ściany fundamentowej od strony wilgotnego gruntu.
Wykonanie tych elementów przy istniejącym budynku wymaga częściowego odsłonięcia fundamentu, co zwiększa koszty, ale jest niezbędne. Eksperymentowanie z osuszaniem wnętrza budynku bez rozwiązania problemu od zewnątrz przynosi rezultaty krótkotrwałe.
Projekt budowlany i koszty budowy przy renowacji fundamentu na skarpie
Opracowanie projektu budowlanego dla wzmocnienia lub modernizacji fundamentu w starym obiekcie posadowionym na skarpie to praca wymagająca współdziałania kilku specjalistów. Projektant konstrukcji potrzebuje danych od geotechnika, a oboje powinni uwzględnić ocenę stanu technicznego wykonaną przez rzeczoznawcę budowlanego. Pominięcie któregokolwiek ogniwa zazwyczaj kończy się kosztowną korektą już w trakcie robót.
Projekt musi określać nie tylko metodę wzmocnienia, ale też kolejność i etapowanie prac, dopuszczalne osiadania kontrolne i punkty pomiarowe, które pozwolą na bieżąco śledzić zachowanie konstrukcji. Na skarpach dochodzi konieczność obliczenia stateczności zbocza przed i po wykonaniu robót – urzędy coraz częściej wymagają takich obliczeń jako załącznika do pozwolenia na budowę.
Koszty budowy w przypadku fundamentów na skarpie w starym budownictwie są trudne do oszacowania bez wcześniejszego rozpoznania. Zakres robót może zmienić się diametralnie po wykonaniu pierwszych odkrywek. Dla orientacji warto znać przynajmniej rzędy wielkości:
| Rodzaj pracy | Orientacyjny koszt (2024) | Uwagi |
|---|---|---|
| Iniekcja fundamentu | 150-400 zł/mb ściany | Zależnie od ilości i rodzaju iniekcji |
| Mikropale wiercone | 600-1400 zł/szt. | Cena zależy od głębokości i średnicy |
| Drenaż francuski | 120-280 zł/mb | Bez narzutu za odkopanie i zasypanie |
| Podbijanie ławy | 500-1100 zł/mb | Etapowanie co 1-1,5 m |
Dodatkowym kosztem, często niedoszacowanym przez inwestorów, jest pełna obsługa geotechniczna i nadzór nad robotami. Przy skarpach nadzór techniczny nie jest formalnością – bieżące decyzje w trakcie robót mają tu bezpośredni wpływ na bezpieczeństwo konstrukcji.
Na co zwrócić uwagę przy wyborze wykonawcy i planowaniu robót
Roboty przy fundamentach starych budynków na skarpach to nisza wymagająca realnego doświadczenia, a nie tylko ogólnych uprawnień budowlanych. Wykonawca powinien przedstawić referencje z podobnych obiektów – nie „renowacji fundamentów” w ogólności, lecz konkretnych prac w terenie pochyłym, z udokumentowanym efektem.
Podczas odbioru ofert warto sprawdzić kilka rzeczy. Czy oferta zawiera szczegółowy opis technologii z podaniem parametrów – ciśnień iniekcji, długości mikropalów, frakcji obsypki drenażowej? Czy w harmonogramie uwzględniono etapowanie i przerwy technologiczne? Czy wykonawca przewidział procedurę na wypadek odkrycia niespodzianek w gruncie, bo przy starych budynkach na skarpach takie odkrycia są regułą, nie wyjątkiem.
Warto też zadbać o to, żeby przed rozpoczęciem robót wykonać kompletną dokumentację fotograficzną istniejących pęknięć z datownikiem. Dokumentacja ta chroni zarówno inwestora, jak i wykonawcę, jeśli w trakcie prac pojawi się spór o to, które uszkodzenie istniało wcześniej, a które pojawiło się wskutek robót.
Fundament na skarpie w starym budownictwie to temat, w którym oszczędzanie na etapie diagnostyki i projektowania zawsze kończy się wydaniem wielokrotnie większych kwot przy naprawie błędów. Rzetelna inwentaryzacja stanu technicznego, projekt oparty na aktualnych badaniach geotechnicznych i doświadczony wykonawca z właściwym nadzorem to minimalne warunki, żeby prace zakończyły się trwałym efektem.
